कंसील्ड फैन कॉइल यूनिट (संक्षेप में एफसीयू) सेंट्रल एयर कंडीशनिंग सिस्टम का एक कोर टर्मिनल डिवाइस है। "छिपी हुई स्थापना, सटीक तापमान नियंत्रण और उच्च ऊर्जा दक्षता" की विशेषता, इसका व्यापक रूप से विभिन्न भवन स्थानों में उपयोग किया जाता है। इसकी मुख्य इकाई को छत या दीवार में पूरी तरह से एम्बेड किया जा सकता है, जिसमें केवल साधारण वायु आपूर्ति आउटलेट, रिटर्न एयर आउटलेट और नियंत्रण पैनल खुले होते हैं, जिससे "अदृश्य उपकरण लेकिन दृश्य कार्य" प्राप्त होते हैं। यह न केवल इनडोर तापमान को सटीक रूप से समायोजित करता है, बल्कि फर्श या दीवार की जगह पर कब्जा किए बिना विभिन्न सजावट शैलियों के साथ पूरी तरह से एकीकृत होता है। एक आदर्श तापमान नियंत्रण समाधान के रूप में जो आधुनिक इमारतों में सौंदर्यशास्त्र और आराम को संतुलित करता है, इसे इनडोर जलवायु के "पर्दे के पीछे काम करने वाला" कहा जाता है।
सेंट्रल एयर कंडीशनिंग सिस्टम के एक प्रमुख घटक के रूप में, छुपे हुए पंखे का तार इकाई को पानी के चिलर, बॉयलर या हीट पंप जैसे मेजबान उपकरणों के साथ समन्वय में काम करने की आवश्यकता होती है। यह पानी की पाइपलाइनों के माध्यम से ठंड और गर्मी स्रोतों को स्थानांतरित करता है, साइट पर इनडोर वायु को संसाधित करता है, और शीतलन, हीटिंग और वायु परिसंचरण कार्यों का एहसास करता है। यह व्यावहारिकता और मितव्ययिता को संतुलित करते हुए कई दृश्यों और मांगों के साथ तापमान नियंत्रण परिदृश्यों के लिए उपयुक्त है।

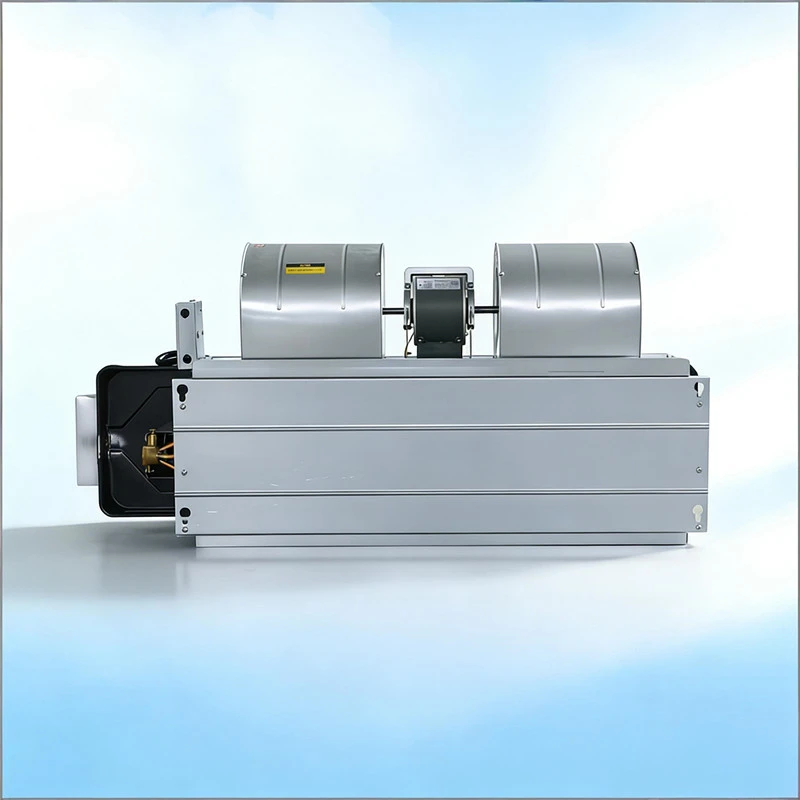

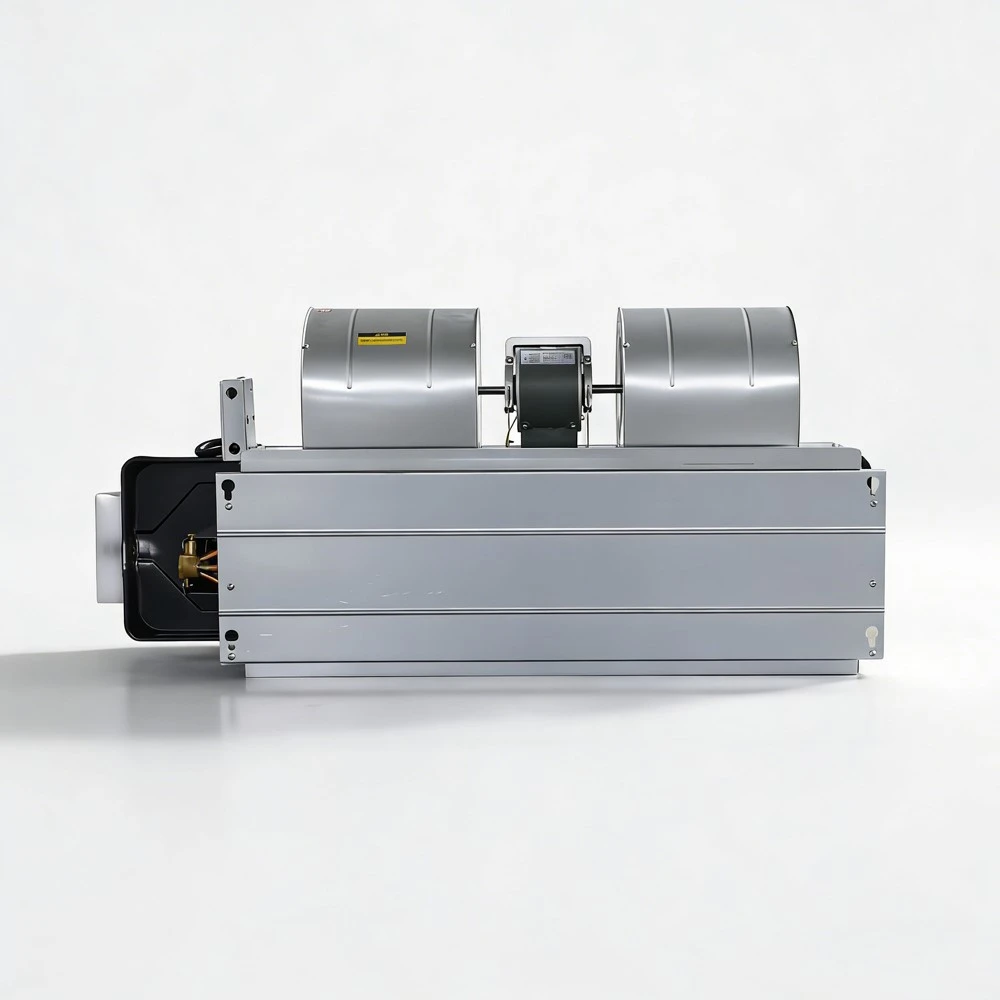

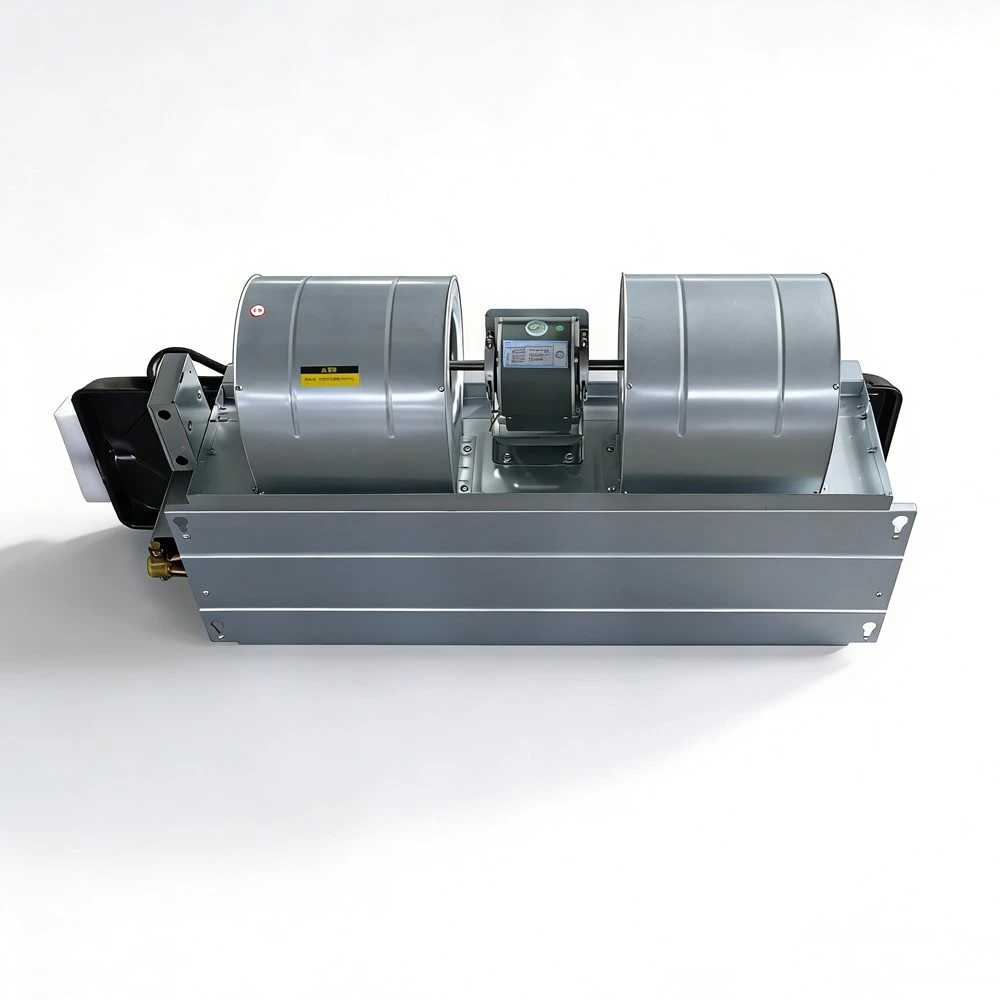

उत्पाद छवि
उत्पाद विवरण

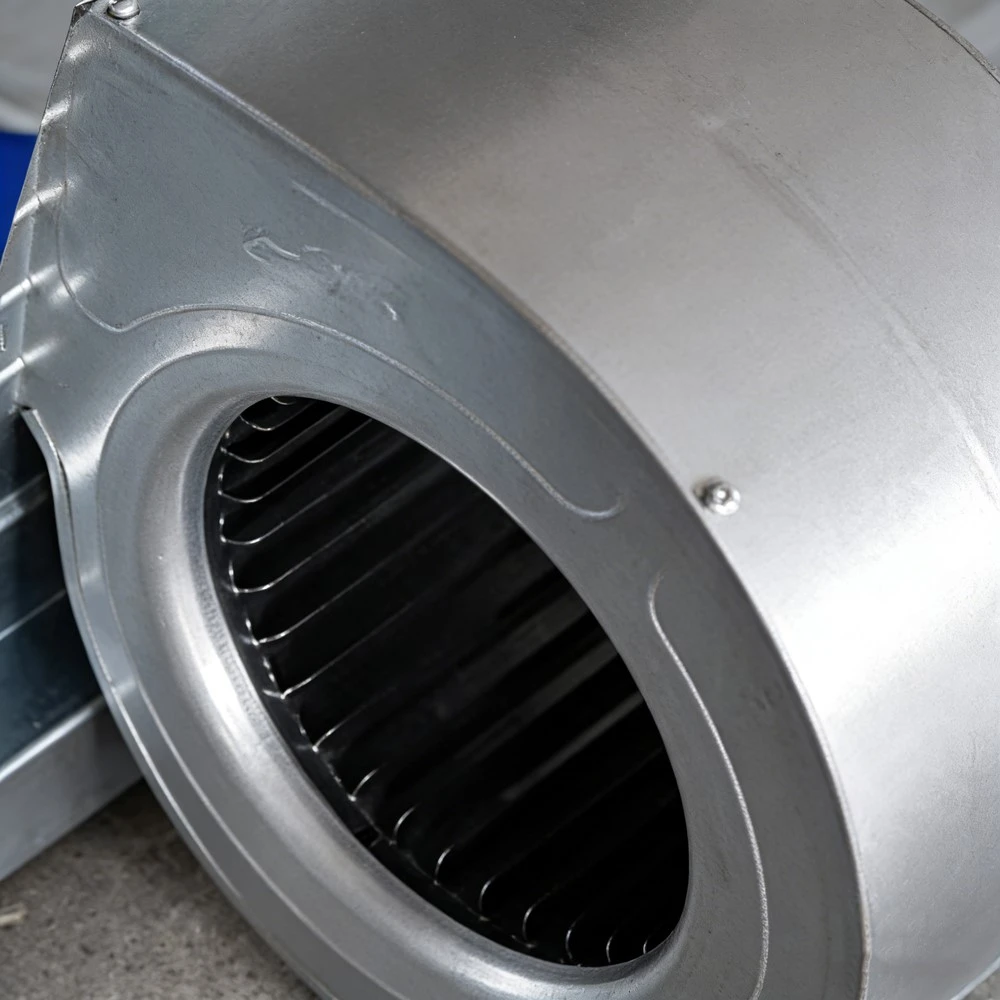

01 बड़ा-व्यास प्ररित करनेवाला
बड़े व्यास वाले प्ररित करनेवाला में एक सर्पिल डिज़ाइन होता है, जो ऑपरेशन के दौरान कम प्रतिरोध और कम शोर के साथ सुचारू रोटेशन को सक्षम बनाता है।
02 शुद्ध तांबे की ट्यूब
यह शुद्ध तांबे की ट्यूब उच्च गुणवत्ता वाली तांबे की सामग्री को गर्म करके बनाई जाती है, जिसमें ऑपरेशन के दौरान उच्च तापीय स्थानांतरण दक्षता और स्थिर प्रदर्शन होता है।
03 अनुकूलन समर्थित
एक स्रोत निर्माता के रूप में, हम समय पर डिलीवरी और विभिन्न विशिष्टताएँ प्रदान करते हैं, जिन्हें आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

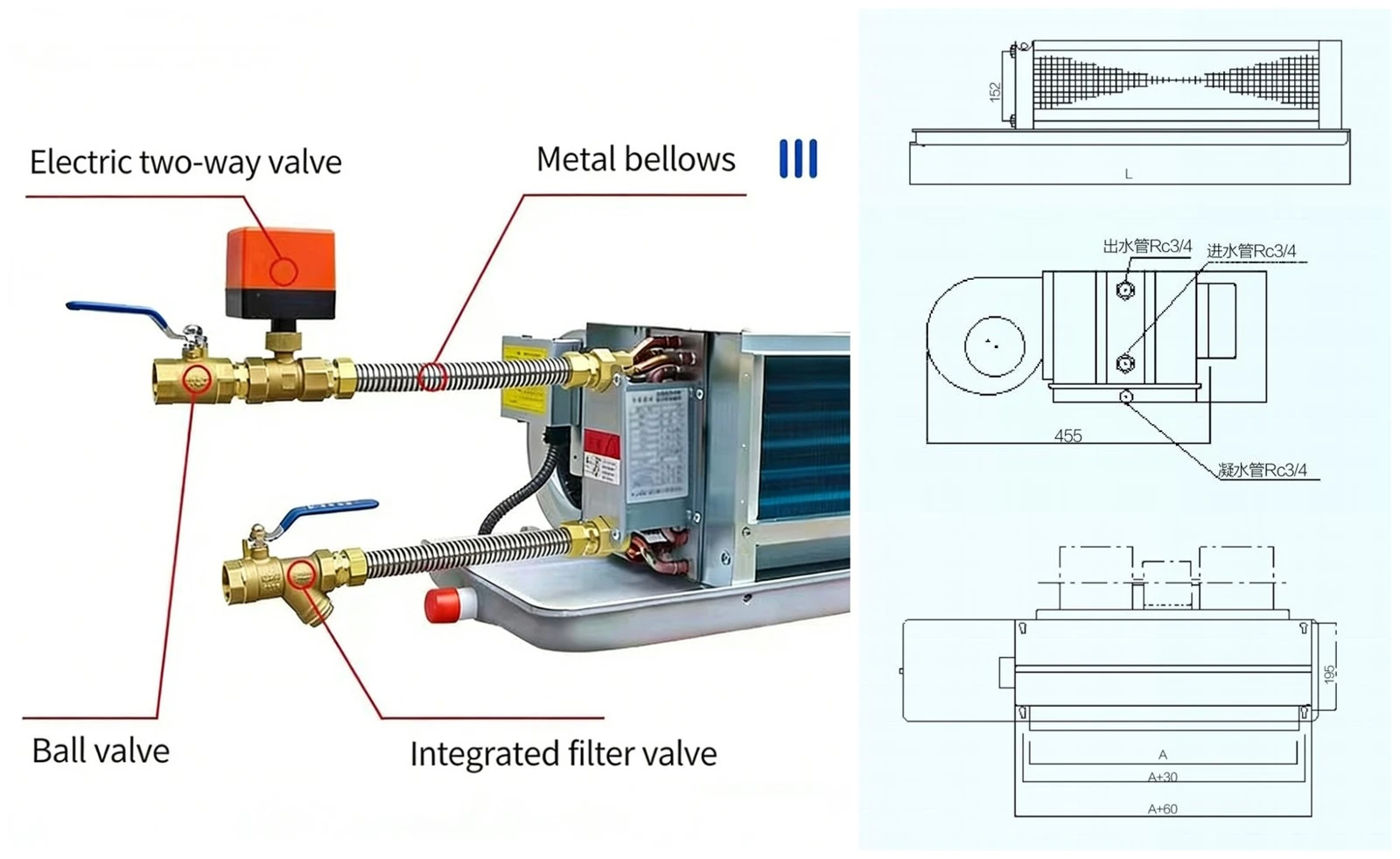

आयाम आरेखण
आयाम तालिका
|
पंखे का तार इकाई |
एफपी-34 |
एफपी-51 |
एफपी-68 |
एफपी-85 |
एफपी-102 |
एफपी-136 |
एफपी-170 |
एफपी-204 |
एफपी-238 |
|
कुल लंबाई (मिमी) |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1650 |
1850 |
2050 |
|
वायु आउटलेट ए की लंबाई (मिमी) |
460 |
580 |
650 |
780 |
900 |
1100 |
1360 |
1560 |
1760 |
मूल संरचना
सरल डिज़ाइन, एक ठोस नींव रखना। छुपे हुए पंखे का तार इकाई में एक कॉम्पैक्ट और उचित लेआउट है, जिसमें मुख्य घटकों को स्थिर संचालन, उच्च दक्षता और स्थायित्व के लिए सख्ती से चयनित और अनुकूलित किया गया है। प्रमुख घटक और उनके कार्य इस प्रकार हैं:

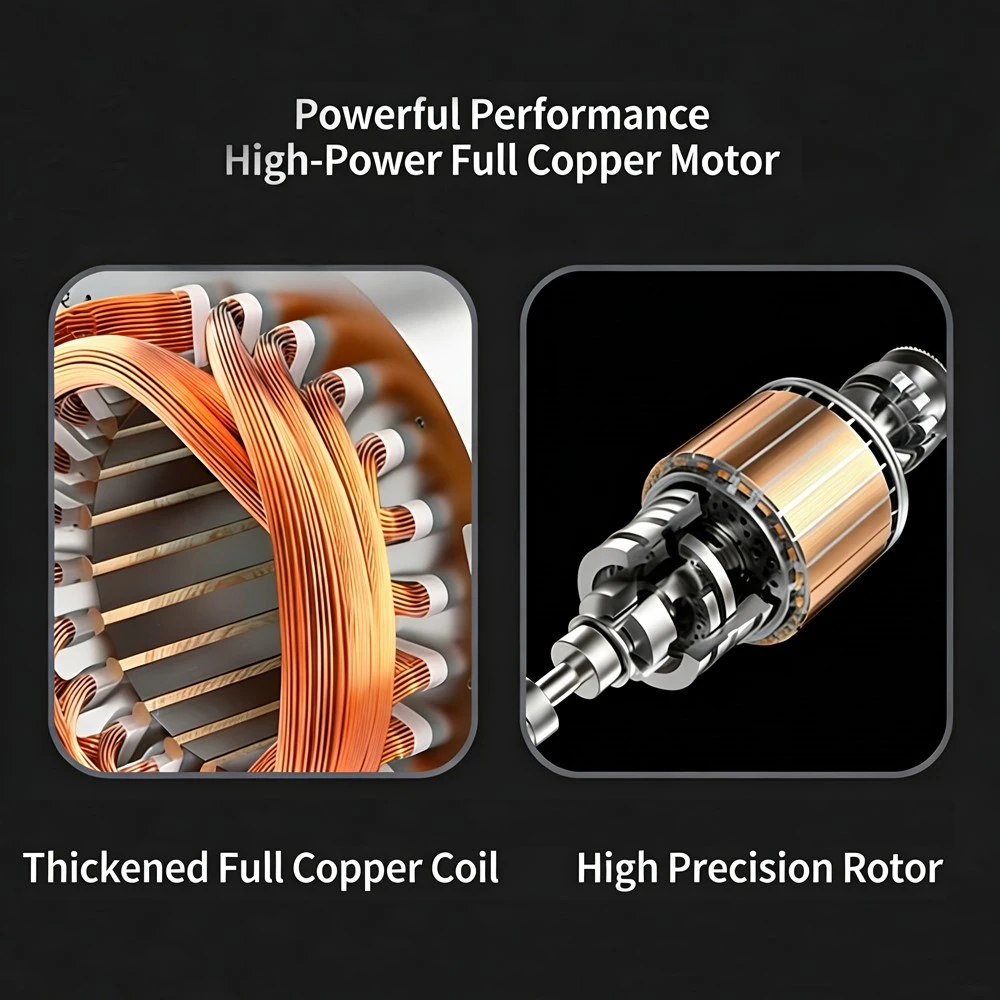

फैन असेंबली
अनुकूलित ब्लेड आकार और वायु प्रवाह चैनल के साथ, बड़ी वायु मात्रा और कम शोर की विशेषता के साथ, कम शोर वाले पंखे और उच्च दक्षता वाली मोटर को अपनाया जाता है। कुशल इनडोर वायु परिसंचरण को चलाने के लिए गति को समायोजित किया जा सकता है।

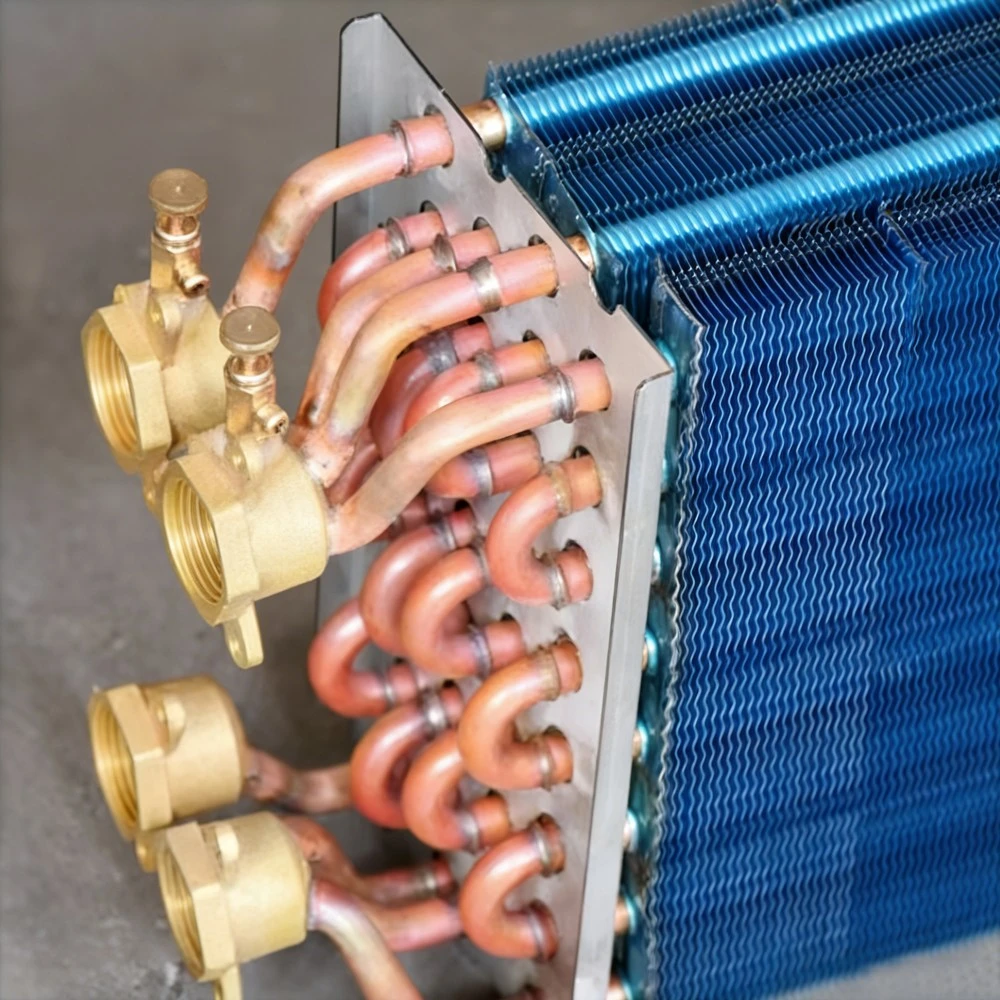

हीट एक्सचेंज कॉइल
कॉपर ट्यूब और एल्यूमीनियम फिन संरचना, तेज ताप संचालन और बड़े ताप विनिमय क्षेत्र के साथ। संक्षारणरोधी उपचार के बाद, यह सटीक और कुशल तापमान नियंत्रण के साथ शीघ्रता से ताप विनिमय प्राप्त कर सकता है।
घनीभूत पैन
संक्षारण रोधी सामग्रियों से एकीकृत रूप से निर्मित, चिकना और स्केल करना या लीक करना आसान नहीं है। यह शीतलन के दौरान कॉइल द्वारा उत्पन्न कंडेनसेट को एकत्र करता है और छत की सुरक्षा के लिए जल निकासी इंटरफ़ेस के माध्यम से इसे तुरंत निर्वहन करता है।
।एयर फिल्टर
अशुद्धियों को रोकने, घर के अंदर की हवा को शुद्ध करने और उपकरण घटकों की सुरक्षा के लिए एक अलग करने योग्य फ़िल्टर स्क्रीन से सुसज्जित। कुछ मॉडलों को HEPA फ़िल्टर के साथ अपग्रेड किया जा सकता है।
नियंत्रण प्रणाली
±1 डिग्री की तापमान नियंत्रण सटीकता के साथ, मैन्युअल नियंत्रण, बुद्धिमान तापमान नियंत्रण या बिल्डिंग ऑटोमेशन सिस्टम (बीए सिस्टम) के साथ लिंकेज का समर्थन करता है। यह हवा की गति को समायोजित कर सकता है और सुविधाजनक संचालन के साथ निरंतर तापमान नियंत्रण का एहसास कर सकता है।
इन्सुलेशन कैबिनेट
गैल्वनाइज्ड स्टील शेल उच्च दक्षता इन्सुलेशन सामग्री से भरा हुआ है, जो ऊर्जा की खपत को कम करने और छत की सुरक्षा के लिए इन्सुलेशन, ध्वनि इन्सुलेशन और एंटी-संघनन कार्यों को एकीकृत करता है।
उत्पाद लाभ

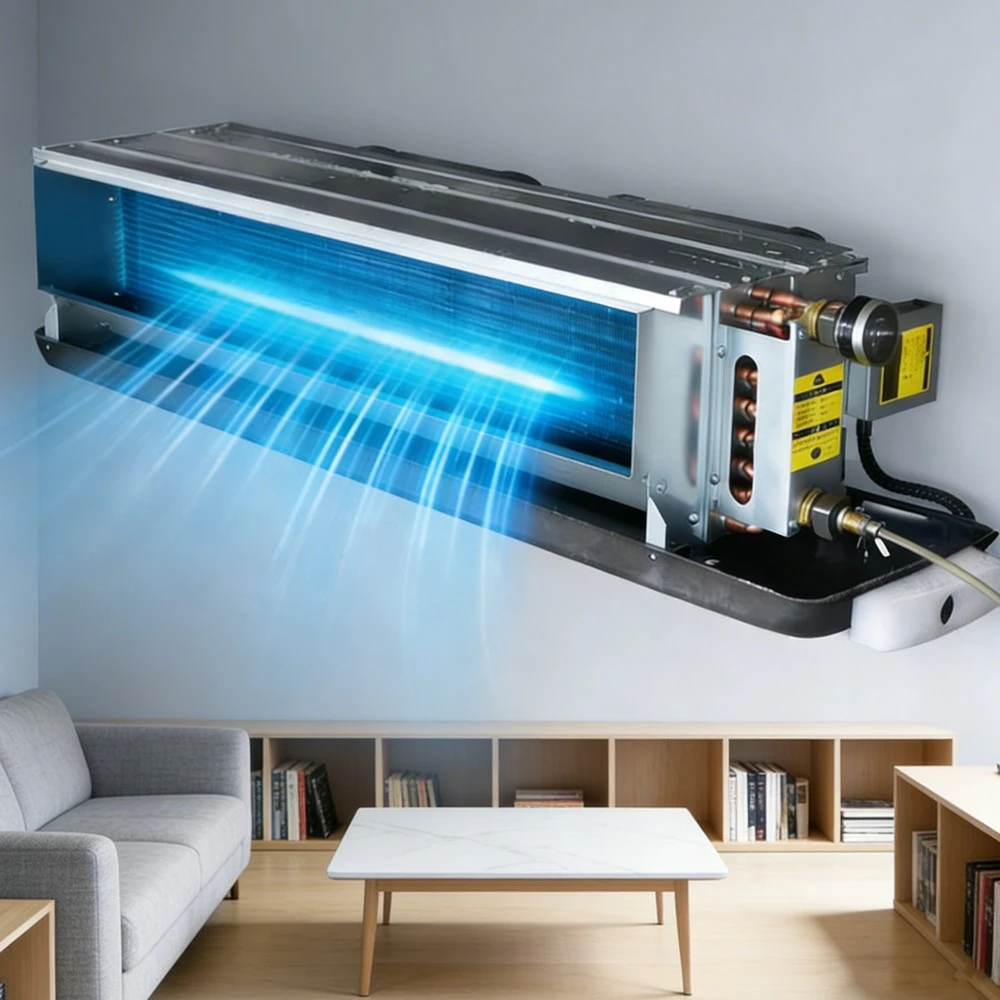

अदृश्य एकीकरण, सुरुचिपूर्ण और स्थान-बचत
मुख्य इकाई छत या दीवार में छिपी हुई है, केवल आपूर्ति/वापसी वायु आउटलेट खुले हैं। यह फर्श या दीवार की जगह नहीं घेरता और विभिन्न सजावट शैलियों के लिए उपयुक्त है। अत्यधिक पतली बॉडी (लगभग 20 सेमी) के साथ, इसे फर्श की ऊंचाई कम किए बिना छत में स्थापित किया जा सकता है, जो इसे छोटे आकार के अपार्टमेंट के लिए आदर्श बनाता है।
स्वतंत्र तापमान नियंत्रण, लचीला और ऊर्जा की बचत
प्रत्येक इकाई को स्वतंत्र रूप से नियंत्रित किया जा सकता है। समर्पित थर्मोस्टेट तापमान, हवा की गति और चालू/बंद के समायोजन की अनुमति देता है। पारंपरिक सेंट्रल एयर कंडीशनिंग की तुलना में ऊर्जा की खपत कम होने पर खाली कमरों को बंद किया जा सकता है। यह मांग पर ऊर्जा आपूर्ति प्राप्त करता है और परिचालन लागत बचाता है।
कुशल हीट एक्सचेंज, बेहतर शारीरिक संवेदना
कॉपर ट्यूब और एल्यूमीनियम फिन कॉइल कुशल ताप विनिमय, सटीक तापमान नियंत्रण और सीधे उड़ाने वाली असुविधा के बिना समान वायु आपूर्ति सुनिश्चित करते हैं। हवा की गुणवत्ता में सुधार के लिए कुछ मॉडलों को ताजी हवा प्रणाली से सुसज्जित किया जा सकता है।

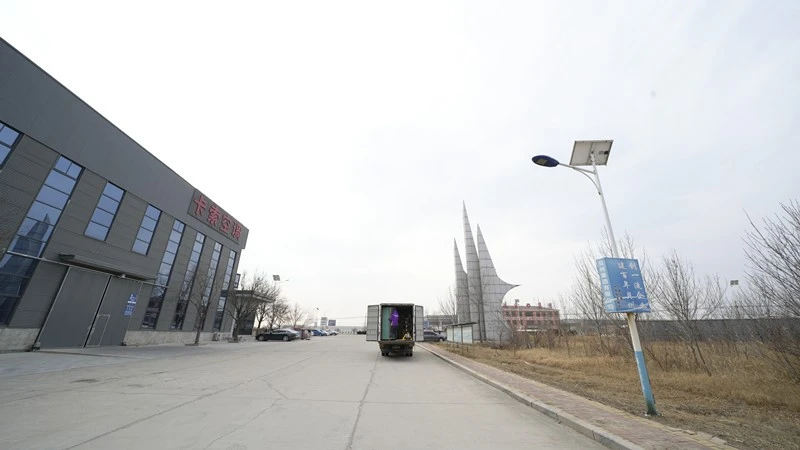

उद्यम लाभ परिचय
अनुसंधान एवं विकास और नवाचार लाभ
हमारे पास एक पेशेवर अनुसंधान एवं विकास टीम और कई स्वतंत्र पेटेंट हैं। एचवीएसी उद्योग में वर्षों के गहन अनुभव के साथ, हम उद्योग मानकों और तकनीकी रुझानों का बारीकी से पालन करते हैं, लगातार मुख्य प्रौद्योगिकियों को दोहराते हैं, और उद्योग में उत्कृष्ट प्रतिस्पर्धात्मकता का दावा करते हुए हमारे पास नवीन क्षमताएं और तकनीकी बाधाएं दोनों हैं।
गुणवत्ता नियंत्रण लाभ
हमने एक पूर्ण प्रक्रिया गुणवत्ता नियंत्रण प्रणाली स्थापित की है, जो कच्चे माल की खरीद से लेकर तैयार उत्पाद वितरण तक सख्त निरीक्षण लागू करती है। हमारे उत्पादों ने राष्ट्रीय आधिकारिक प्रमाणन पारित किया है, जिसमें मजबूत स्थिरता और उच्च स्थायित्व शामिल है। इन्हें उत्कृष्ट प्रतिष्ठा और विश्वसनीयता के साथ कई देशों में निर्यात किया जाता है।
अनुकूलित सेवा लाभ
अपनी पेशेवर डिज़ाइन और तकनीकी टीम पर भरोसा करते हुए, हम पूर्ण परिदृश्य और वैयक्तिकृत अनुकूलित समाधान प्रदान करते हैं, जो विभिन्न उद्योगों और परिदृश्यों की आवश्यकताओं से सटीक रूप से मेल खाते हैं, और ग्राहकों की मुख्य समस्याओं को कुशलतापूर्वक हल करते हैं।
लोकप्रिय टैग: छुपा हुआ पंखे का तार इकाई, चीन छुपा हुआ पंखे का तार इकाई निर्माता, आपूर्तिकर्ता, कारखाना
